Skratovacia súprava 123 kV na vrchné vedenie

Skratovacia súprava je určená na skratovanie a uzemnenie obvodu, obvykle troch fáz u sústav VVN s odizolovaným alebo nepriamo uzemneným uzlom s napätím do 123 kV. Je zložená z troch kusov vodičových svoriek, zemniacich svoriek, skratovacích lán, tj. častí určených pre pripojenie na zariadenie, ktoré chceme skratovať a z jednej izolačnej tyče umožňujúcej bezpečné nasadenie a dotiahnutie vodičových svoriek. Skratovacia súprava je typovo odskúšaná a spĺňa normy ČSN EN 61230 a PNE 35 9700.

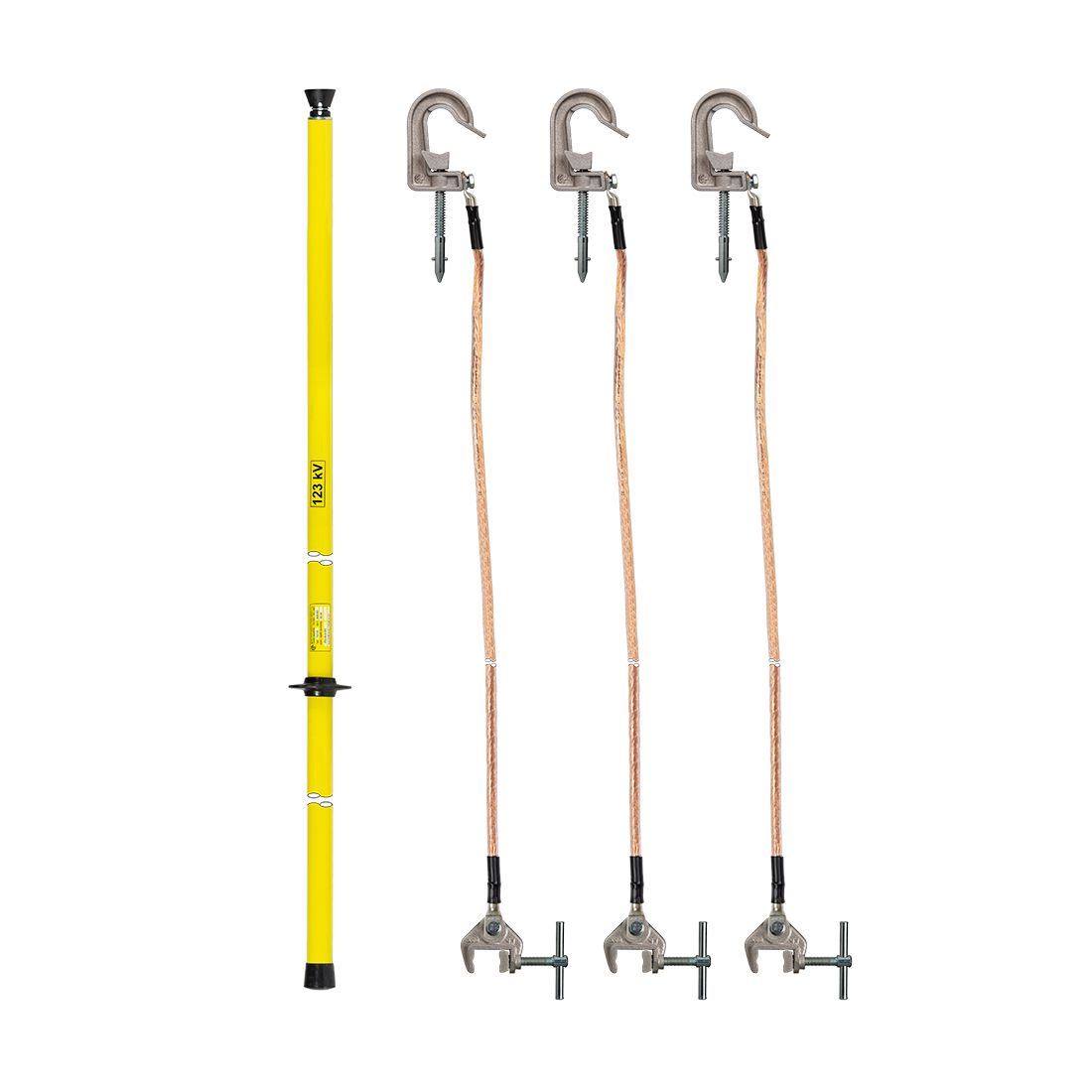

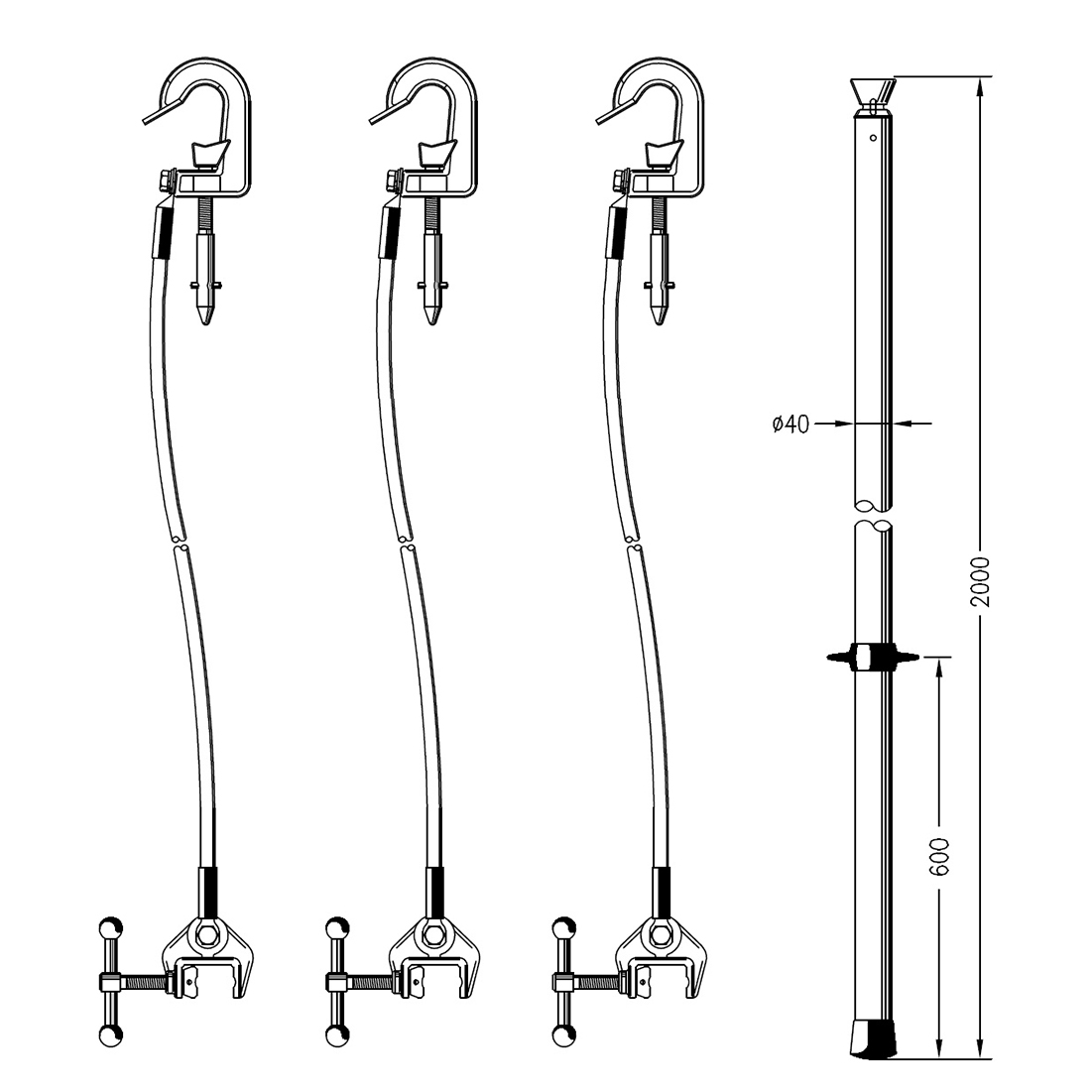

Skratovacia súprava typ 154110

• skratová odolnosť: 10 kA/1s (13,9 kA/0,5s)
• skratová odolnosť: 15 kA/1s (19,5 kA/0,5s)
• skratová odolnosť: 19 kA/1s (26,5 kA/0,5s)
• hmotnosť súpravy: 12 / 15 / 18 kg

Pripojenie vodičových svoriek

• kruhový vodič:   Ø 10 – 45 mm
• skratový bod typ 163110

Pripojenie zemniacich svoriek

• kruhový vodič:   Ø 5 – 30 mm
• plochý vodič do:    ≠ 30 mm

Izolačná tyč

• 1 ks
• jednodielne vyhotovenie
• celková dĺžka: 2 m

Skratovacie laná

• 3 ks
• prierez: 50 / 70 / 95 mm²
• dĺžka: 4 m
